Astrolabi de prisma o de nivell
Col·lecció
Eines i instruments científics
Identificador
FFUB-0615
Tipus
Banderí
Dimensions/Durada
37.5x25x16 cm
Lloc d’origen
Jena, Alemanya
Localització actual (centre)
Facultat de Física. Martí i Franquès, 1-11, 08028 Barcelona
Data
1960
Descripció
Llegir més
Descripció general:

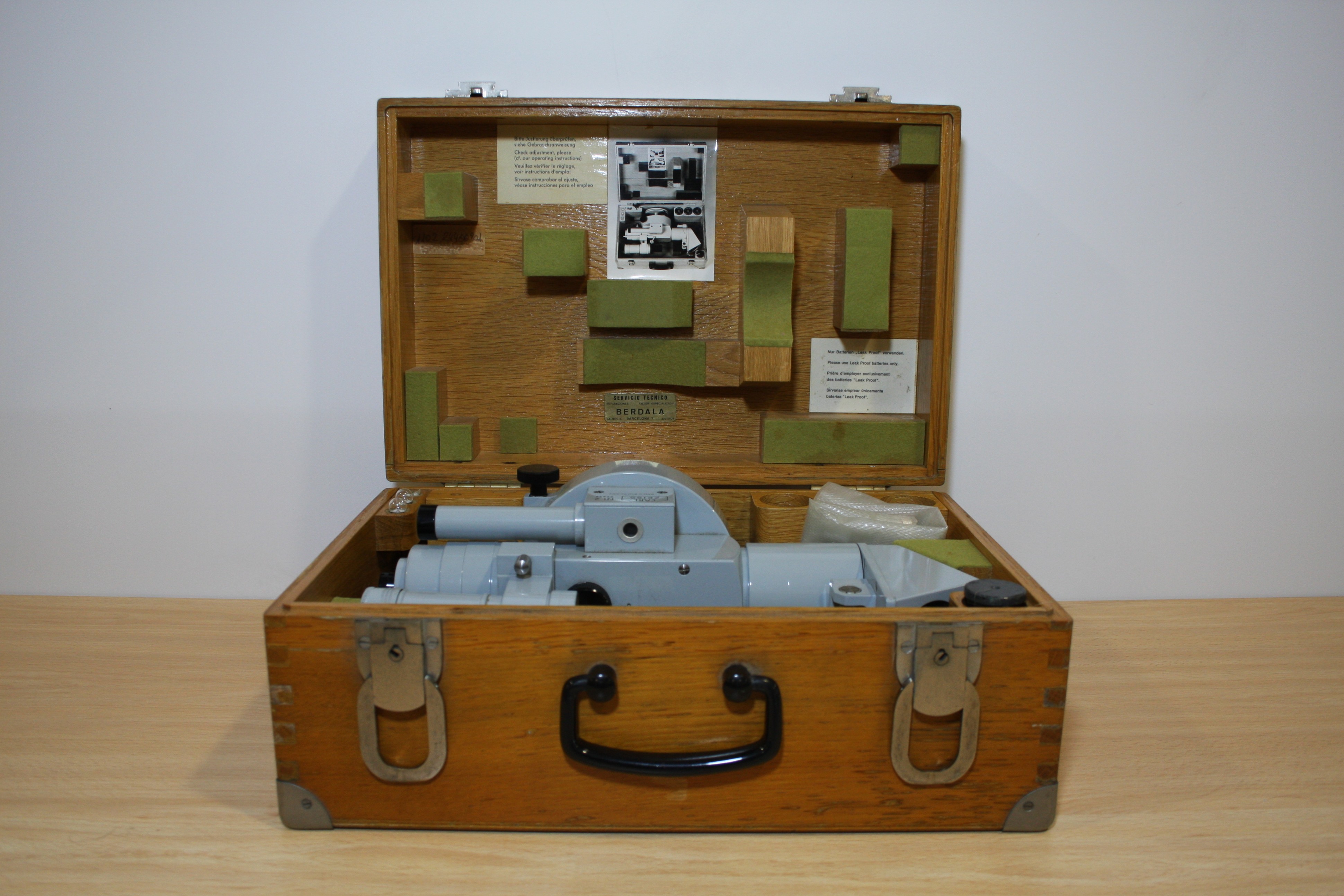

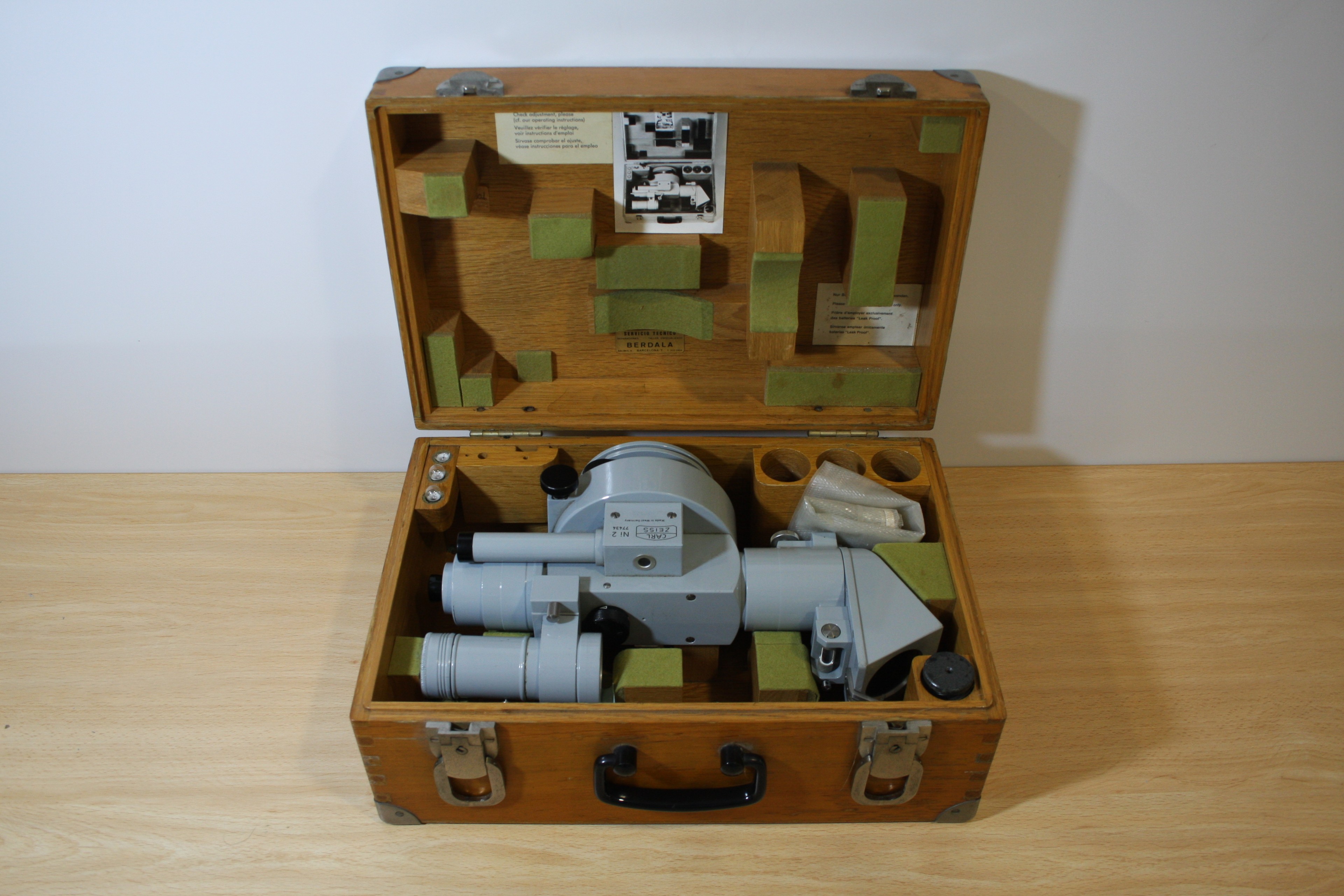

Instrument de metall de color gris clar format per un nivell automàtic Ni2, corresponent al cilindre central i base circular de l’instrument, al qual s’ha afegit un astrolabi de prisma de 60º, situat en l'extrem oposat a l'ocular, de forma prismàtica. Aquest instrument permet determinar amb gran exactitud el temps, la latitud i l’orientació (azimut) d’un punt d’observació. L'instrument es guarda en un maletí de fusta.
Funcionament:
El component clau és un prisma que deflecteix la llum d’estrelles 60º, de manera que l’observador pot observar una estrella a una alçada fixa. Per a fer una mesura, en primer lloc es comprova i ajusta la verticalitat de l’instrument mitjançant un nivell amb bombolla. Una vegada ajustat, es pot cronometrar el temps que l’estrella observada triga en fer una distància determinada, que ve marcada en una retícula afegida en l’instrument i il·luminada per un petit mirall. Aquesta retícula presenta deu línies que permeten escollir i controlar amb precisió la distància durant la qual es mesura el trànsit. El nivell automàtic conté un sistema de pèndol, format per un prisma de vidre, que travessa el camí òptic i compensa la inclinació que pugui tenir l'aparell deguda al mmuntatge o al terreny on es troba, assegurant la horitzontalitat de la imatge captada amb una precisió de 0.3 segons d'arc.
Dades històriques:
El nivell automàtic Ni2 va ser dissenyat per la firma Carl Zeiss a principis de la dècada del 1950. Aproximadament una dècada després, la mateixa firma va actualitzar l’instrument per afegir-hi els components per a transformar-lo en un astrolabi d’alta precisió. La firma Zeiss va néixer l’any 1846, quan Carl Zeiss va obrir un taller d’instruments de precisió i d’òptica a Jena (Alemanya). Actualment, la firma segueix activa.
