Multímetre
Col·lecció
- Col·lecció d’instruments científics de la Facultat de Física
- Eines i instruments científics
Identificador
FFUB-0553
Tipus
Multímetre
Dimensions/Durada
22x32x11
Lloc d’origen
Anglaterra, Regne Unit; Londres, Regne Unit
Localització actual (centre)
Facultat de Física. Martí i Franquès, 1-11, 08028 Barcelona
Descripció
Llegir més
Descripció general:
Instrument que mesura diverses magnituds relacionades amb el corrent elèctric, ja sigui tensió, corrent, capacitància, potència i/o resistència elèctrica. El model en qüestió correspon al Electronic Testmeter MkII 4019 dissenyat i fabricat per la empresa anglesa AVO Ldt.

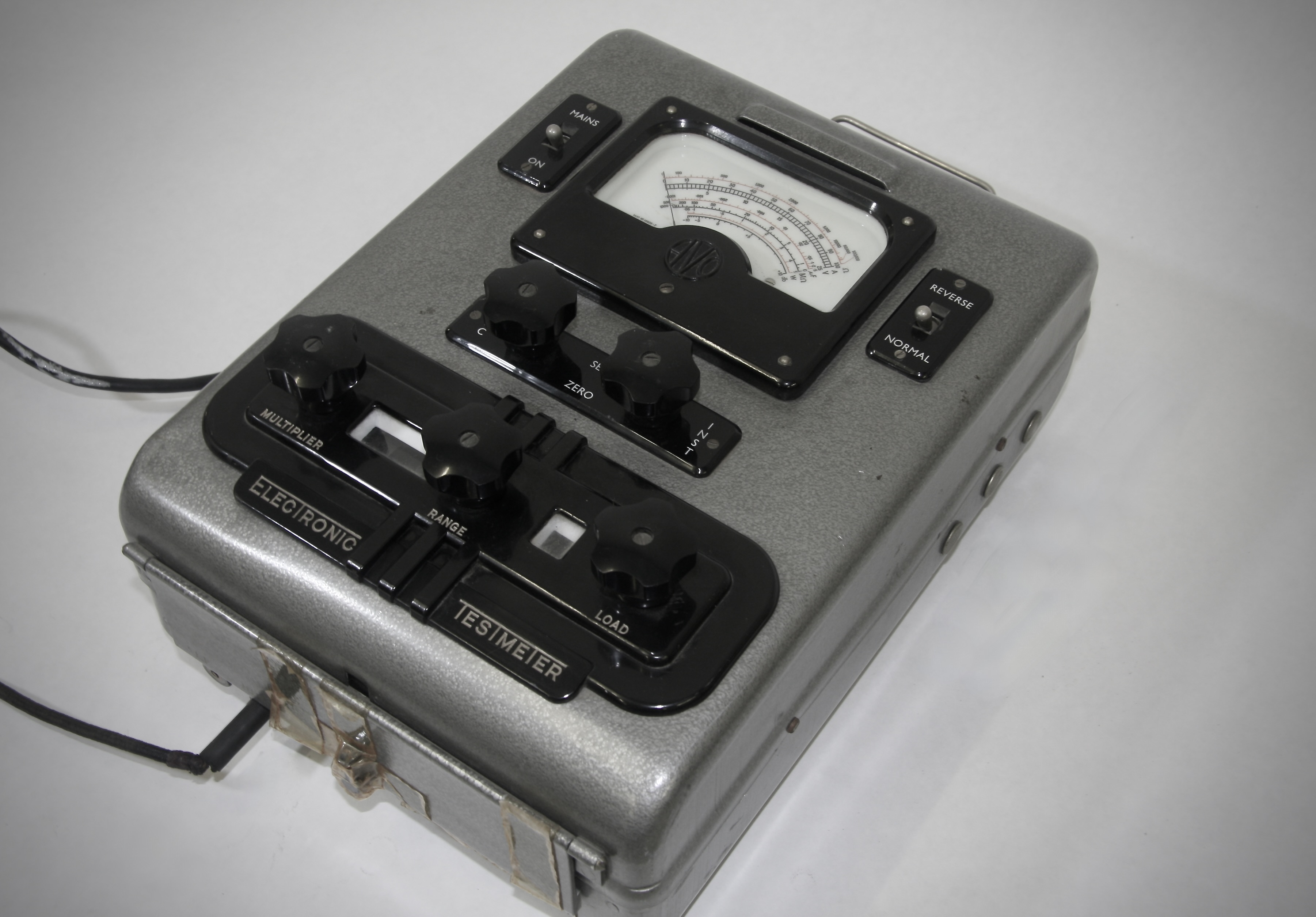

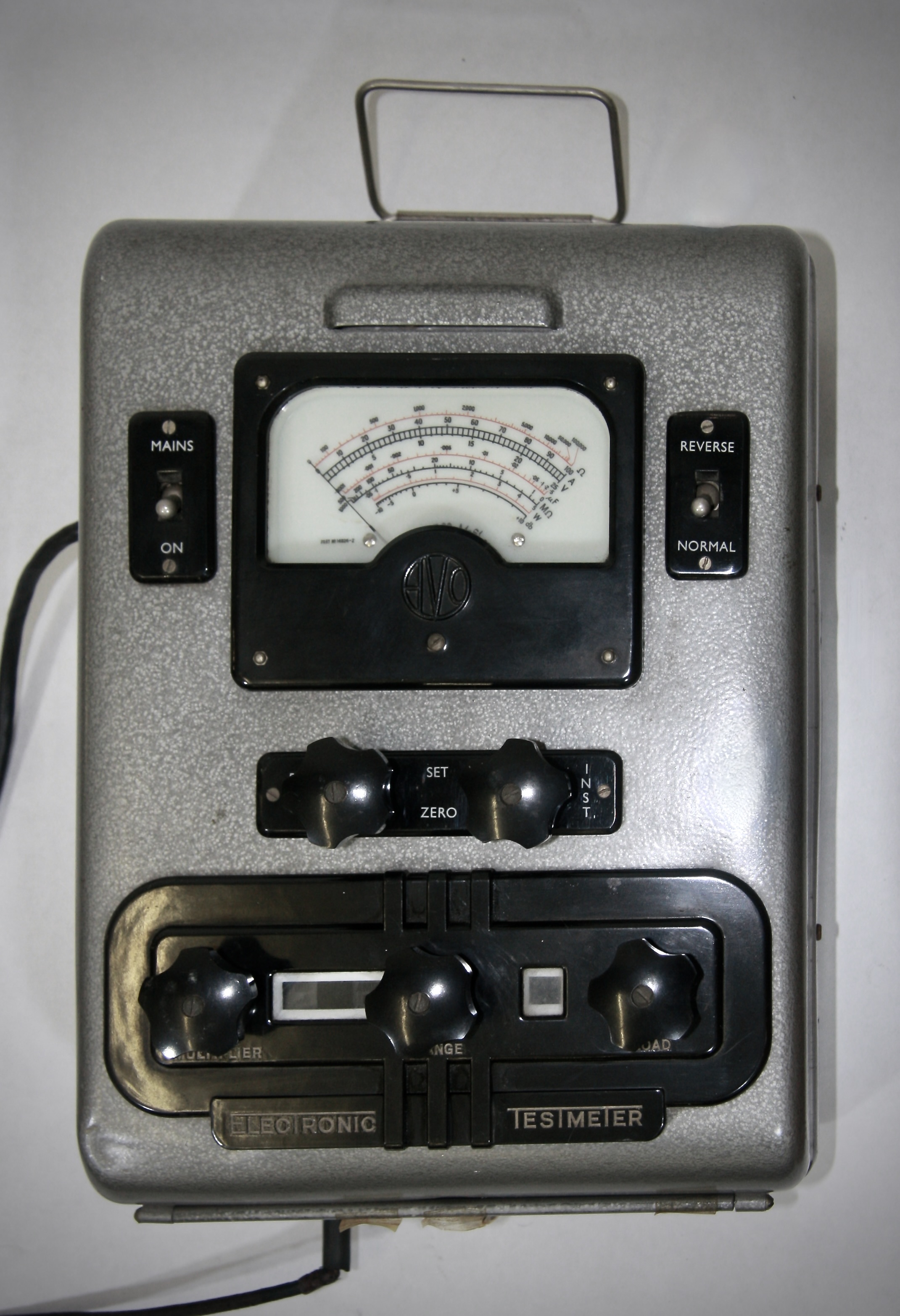

Presenta una estructura metàl·lica de dimensions relativament petites el que permet el seu transport. Considerant la part frontal, està el visor analògic en el qual es fa la lectura de la mesura; a cada banda hi ha dos interruptors i sota d’aquest es troben dos comandaments que permeten calibrar i/o establir el zero de la mesura. A la part inferior hi ha tres comandaments, dos dels quals permeten la selecció de l’interval de mesura. Aquest instrument compta amb entrades que permeten la connexió amb la font d’alimentació i la connexió a terra i, addicionalment, té terminals, H.P i L.P, que són útils per a mesures que requereixen voltatges elevats.
Funcionament:
El MkII 4019 segueix una sèrie d’etapes per aconseguir la mesura de la variable en qüestió. Comença recol·lectant el senyal elèctrica provinent de la sonda connectada al dispositiu. Un cop que són recollides, es fan servir circuits i vàlvules que amplifiquen el senyal per tal de millorar el nivell i qualitat del mateix; això permet condicionar-lo de mode que s’adapti als rangs de mesura escollits per l’usuari. Després, el senyal passa per circuits específics en funció de la mesura que s’està realitzant i, acabat aquest procés, és quan es fa la la mesura del paràmetre.
Per iniciar qualsevol mesura, és convenient establir el zero d’aquesta tot fent servir els comandaments adients. A continuació hi ha diverses maneres de procedir en funció del paràmetre que es considera mesurar. Com a tal, aquesta eina permet la determinació de voltatge de corrent A.C i de corrent D.C; a més, permet estimar el valor de la resistència (que va de l’Ohm fins al MegaOhm), la capacitat i els Watts d’àudio. Com es comenta, per a cada magnitud cal seguir passos diferents; en comú tenen que s’han de modificar tant l’interval de mesura, la selecció del corrent i/o la entrada de la connexió als terminals corresponents.
Dades històriques:
Els primers aparells que varen permetre la mesura del voltatge elèctric foren els electròmetre. Malgrat que existeixen diferents tipus, tots es basen en els mateixos principis fonamentals. El primer va ser desenvolupat per Charles-Augustin de Coulomb i, més tard al segle XIX, Lord Kelvin va millorar el disseny a l’introduir l’electròmetre quadrant. Ara bé, s’associa com a inventor del primer multímetre a l’enginyer Donald MacAdie qui pretenia reduir el nombre d’instruments que feia servir per a la reparació i manteniment dels circuits de telecomunicació.
Pel que fa el fabricant, The Automatic Coil Winder and Electrical Equipment Co. o més conegut com AVO Ldt, fou una empresa britànica especialitzada en el disseny i fabricació d’aparells de mesura i en les màquines de bobinat. Aquesta empresa va ser fundada al 1923 i, als seus inicis es van focalitzar en el disseny i fabricació d'instruments de corrent continua. Com a curiositat, el propi Donald MacAdie va portar la seva idea de multímetre a aquesta empresa i va ser al mateix any 1923 quan es va posar a la venda. Es té constància de que el dispositiu MkII es va comercialitzar durant els anys 1950 i 1955. Cal fer menció que al 1989 l’empresa va canviar de nom a Megger Instruments Ldt, la qual actualment segueix activa.
